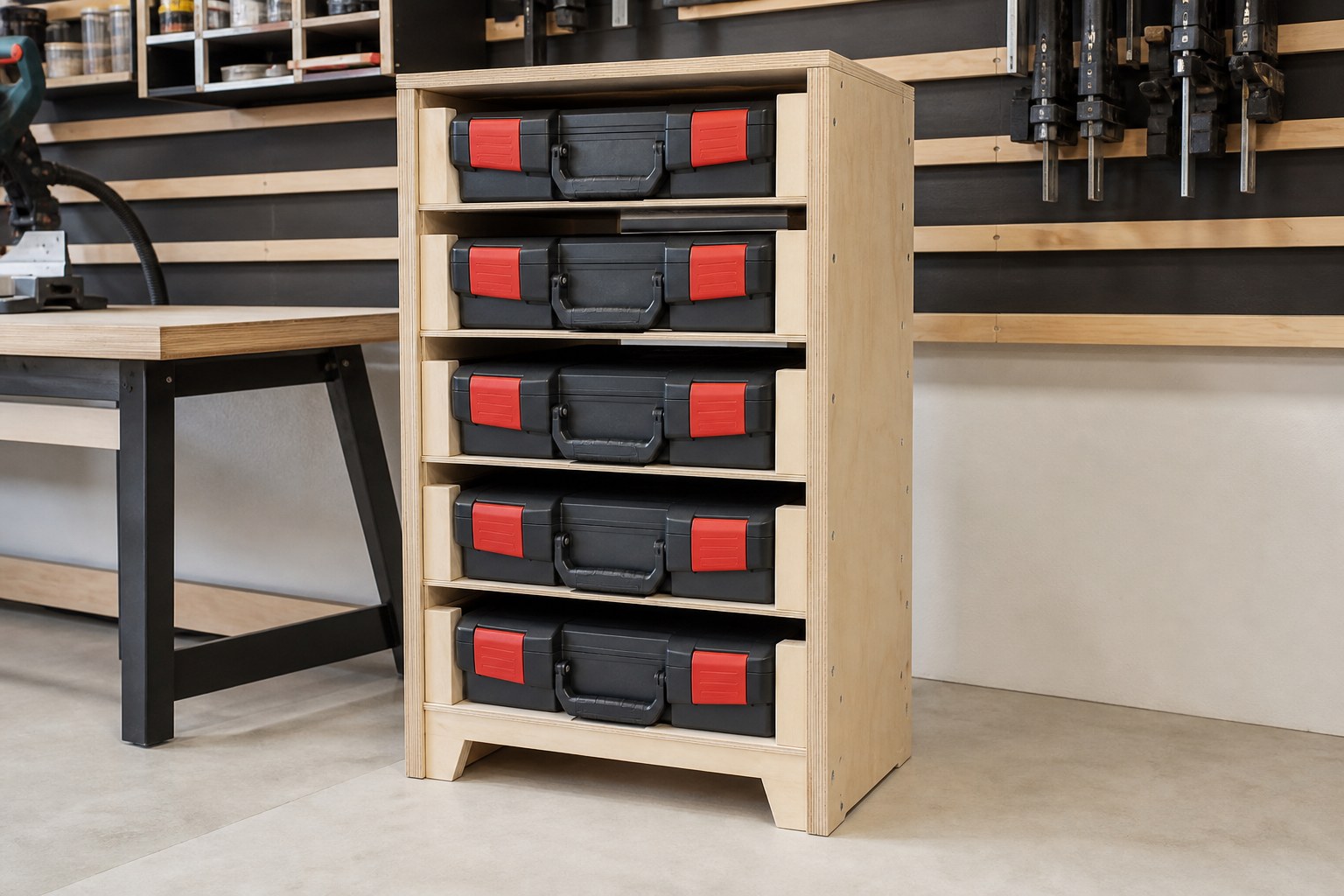

L-Boxx-Regal 2.0 selber bauen: stabiles Kofferregal mit Auszügen

Ein L-Boxx-Regal löst ein typisches Werkstattproblem: Werkzeugkoffer stehen zwar ordentlich gestapelt, aber ausgerechnet der unterste wird am häufigsten gebraucht. Das Regal 2.0 lagert jeden Koffer in einem eigenen Fach. Er lässt sich herausziehen, ohne andere Boxen umzustapeln. Die Konstruktion besteht aus einem verschraubten Multiplex-Korpus, paarweise gesetzten Auflageschienen und einer offenen Rückseite mit Aussteifung.

Weil Systemkoffer je nach Baureihe und Einsatz unterschiedlich hoch ausfallen, ist dieser Bauplan als Maßsystem gedacht. Miss deine vorhandenen Koffer zuerst. Die Beispielausführung nimmt fünf Koffer bis 445 Millimeter Breite, 365 Millimeter Tiefe und 255 Millimeter Höhe auf.

Planungsmaß statt Prospektmaß

Miss immer den breitesten, tiefsten und höchsten Punkt inklusive Griff, Verschlüssen und vorstehenden Füßen. Für die lichte Fachbreite addierst du zum größten Koffermaß 20 Millimeter, für die Tiefe 30 Millimeter. Über dem geschlossenen Koffer sollten mindestens 20 Millimeter Luft bleiben; wenn der Griff im Fach aufgestellt werden soll, entsprechend mehr.

Unsere Beispielmaße ergeben außen 520 × 430 × 1500 Millimeter. Der Korpus aus 18-mm-Birke-Multiplex hat innen 484 Millimeter Breite. Die 30 Millimeter breiten Laufschienen ragen je 20 Millimeter in das Fach. Die Koffer stehen mit ihren stabilen Bodenrändern auf diesen Schienen.

Material und Zuschnitt

• 2 Seitenwände, 1500 × 430 × 18 mm
• 1 Boden und 1 Deckel, je 484 × 430 × 18 mm
• 2 Rückwandriegel, 484 × 100 × 18 mm
• 10 Auflageschienen aus Hartholz, 30 × 30 × 390 mm
• 1 Sockelblende, 484 × 80 × 18 mm
• Schrauben 4,5 × 50 mm und 4 × 35 mm, Unterlegscheiben
• Holzleim, Schleifmittel, optional Kantenöl oder Klarlack
• 2 Metallwinkel oder geeignete Schrauben für die Kippsicherung

Werkzeug

• Tauchsäge mit Schiene oder Tischkreissäge
• Akkuschrauber, Holzbohrer und Senker
• Winkel, Maßband und langes Lineal
• Zwingen und ein selbst

  gebauter Abstandsklotz
• Exzenterschleifer

L-Boxx-Regal 2.0 bauen

1. Fachhöhen am echten Koffer festlegen

Stelle alle Koffer nebeneinander und sortiere sie nach Höhe und Gewicht. Schwere Boxen gehören nach unten. Lege die Unterkante jeder Schiene fest und notiere eine durchgehende Maßkette von der Unterkante der Seitenwand. Vermeide das Weitertragen einzelner Abstände; so summieren sich Messfehler nicht.

2. Platten schneiden und paarweise bearbeiten

Schneide beide Seiten gemeinsam auf Länge und Breite. Spanne sie deckungsgleich zusammen, markiere oben, unten und vorne und übertrage sämtliche Schienenpositionen über beide Platten. So liegen die späteren Auflagen exakt gegenüber. Schleife die Innenflächen vor der Montage bis Körnung 180.

3. Korpus trocken aufbauen

Boden und Deckel sitzen zwischen den Seitenwänden. Bohre von außen vor, senke die Schraubenköpfe und stecke den Korpus zunächst ohne Leim zusammen. Miss beide Diagonalen. Erst wenn sie gleich sind, werden die Rückwandriegel montiert. Sie verhindern, dass der schmale Korpus seitlich zum Parallelogramm wird.

4. Korpus verleimen und verschrauben

Gib wenig Leim auf die Stoßflächen und verschraube Boden und Deckel. Multiplexkanten können beim Schrauben aufspalten, wenn nicht ausreichend vorgebohrt wird. Der Bohrdurchmesser entspricht ungefähr dem Kerndurchmesser der Schraube. Kontrolliere während des Anziehens erneut die Diagonalen.

5. Auflageschienen montieren

Fertige einen Abstandsklotz, der von der unteren Bezugskante bis zur ersten Schiene reicht. Klemme die Schiene an, bohre drei Schraublöcher vor und verschraube sie mit 4 × 35 Millimeter. Für die Folgeschienen nutzt du einen zweiten Distanzklotz zwischen den Ebenen. Jede Schiene muss vorne und hinten dieselbe Höhe haben, das gegenüberliegende Paar muss exakt fluchten.

6. Kofferanschlag und Auszugsweg testen

Schiebe jeden Koffer vorsichtig ein. Er darf weder am Verschluss hängen bleiben noch seitlich verkanten. Ein kleiner Anschlag an der Rückseite verhindert, dass Koffer gegen Wand oder Rückriegel stoßen. Vorn bleiben die Schienen 20 bis 30 Millimeter hinter der Korpuskante, damit keine scharfe Ecke in den Laufweg ragt.

7. Sockel und Kippsicherung ergänzen

Die Sockelblende verbindet die Seiten nahe dem Boden und hält Staub sowie Füße von der untersten Box fern. Ein 1,5 Meter hohes, beladenes Regal muss an der tragfähigen Wand gesichert werden. Die Befestigung richtet sich nach Wandmaterial und Gesamtgewicht. In Gipskarton werden nicht einfach beliebige Universaldübel verwendet; suche die Unterkonstruktion oder nutze ein dafür zugelassenes System.

Belastbarkeit realistisch beurteilen

Die Last eines Koffers wirkt über zwei schmale Schienen in die Seitenwände. Hartholzschienen mit 30 × 30 Millimetern und drei Schrauben je Seite sind für übliche Werkzeugkoffer robust, sofern das Holz fehlerfrei und der Korpus rechtwinklig ist. Sehr schwere Maschinenkoffer brauchen breitere Auflagen oder durchgehende Böden. Teste jede Ebene zunächst mit dem vorgesehenen Koffer und steigere die Last kontrolliert.

Schrauben ersetzen bei hoher Dauerlast keine sinnvolle Geometrie. Die Rückriegel, eine feste Wandverankerung und ein ebener Stand sind Teil der Tragstruktur. Rollen unter dem hohen Regal sind nur mit breitem, verwindungssteifem Fahrgestell und Feststellern sinnvoll.

Warum Holzschienen statt Vollauszügen?

Viele Systemkoffer besitzen stabile Bodenränder, die direkt auf glatten Holzschienen gleiten. Das ist preiswert, staubunempfindlich und schnell repariert. Vollauszüge sind komfortabler, müssen aber passend zur Last dimensioniert und sehr genau montiert werden. Zudem braucht jeder Koffer eine eigene Trägerplatte. Für häufig benutzte, schwere Boxen kann das sinnvoll sein; für ein kompaktes Werkstattregal ist die einfache Schiene oft die ruhigere Lösung.

Typische Fehler

• Nur Herstellermaße übernehmen: Griffe, Verschlüsse und Füße werden übersehen.
• Schienen einzeln ausmessen: Kleine Höhenfehler führen zu klemmenden Koffern.
• Keine Aussteifung: Ein offener Kasten ohne Rückriegel verwindet sich.
• Schwere Boxen oben: Der Schwerpunkt steigt und das Regal kippt leichter.
• Wandbefestigung weglassen: Schon das Herausziehen eines Koffers erzeugt ein Kippmoment.

Fächer nach Arbeitsablauf anordnen

Ein gutes Kofferregal wird nicht allein nach Kofferhöhe sortiert. Überlege, welche Boxen gemeinsam zu einem Arbeitsgang gehören und wie oft du sie entnimmst. Akkuschrauber, Bohrer und häufig verwendetes Messwerkzeug liegen idealerweise zwischen Knie- und Schulterhöhe. Selten benötigte, leichte Koffer dürfen weiter oben stehen. Schwere Maschinen und Boxen mit Schrauben oder Beschlägen bleiben unten. Diese Anordnung reduziert unnötiges Bücken und verhindert, dass ein schwerer Koffer über Kopfhöhe herausgezogen werden muss.

Beschrifte die Vorderseiten einheitlich, aber nicht zu kleinteilig. Ein gut lesbarer Hinweis wie „Bohren“, „Schleifen“ oder „Montage“ ist aus zwei Metern Entfernung nützlicher als eine vollständige Inventarliste. Wer transparente Etiketten vermeiden möchte, kann kleine austauschbare Holz- oder Magnetplättchen an der Korpuskante vorsehen. Wichtig ist, dass Beschriftung und Griff frei bleiben und kein Schild an der Box hängen bleibt. Eine schmale freie Zone auf dem Deckel kann Ladegeräte aufnehmen, sofern Kabel sicher geführt werden und keine Lüftungsöffnungen verdeckt sind.

Prüfe den Bedienraum nicht nur am leeren Regal. Stelle es an seinen vorgesehenen Platz und ziehe den tiefsten Koffer vollständig heraus. Vor Werkbank, Fahrzeug oder Garagentor muss genug Raum bleiben, um die Box gerade anzuheben und sicher abzustellen. Seitlich herausragende Schraubzwingen, Maschinenkabel oder Türgriffe dürfen den Auszug nicht kreuzen. Ist der Gang knapp, kann eine geringere Korpustiefe funktionieren, solange die Koffer weiterhin ausreichend auf den Schienen stehen und ein hinterer Anschlag das Durchschieben verhindert. Eine Box sollte sich mit beiden Händen greifen lassen, ohne dass Finger zwischen Koffer und Seitenwand geraten.

Auch die Beleuchtung gehört zur Planung. Ein dunkler, hoher Korpus verschattet seine unteren Fächer schnell. Helle Innenflächen oder eine gute Deckenbeleuchtung erleichtern das Erkennen von Griff und Verschluss, ohne empfindliche Leuchten direkt im Regal zu montieren. Elektrische Installationen, Steckdosenleisten und Ladeplätze brauchen Abstand zu Holzstaub sowie eine fachgerechte Ausführung. Das Kofferregal bleibt in erster Linie ein mechanisches Ordnungssystem; zusätzliche Technik wird nur ergänzt, wenn sie sicher erreichbar, belüftet und leicht zu reinigen ist.

Regal modular erweitern und warten

Bei einer wachsenden Werkzeugsammlung ist ein zweiter schmaler Korpus oft besser als ein nachträglich überhöhtes Regal. Verwende für beide Module dieselbe Sockelhöhe, Korpustiefe und Position der Wandbefestigung. Dann lassen sie sich sauber nebeneinander ausrichten und bei einem Umzug getrennt transportieren. Die Innenbreite darf dennoch an andere Koffersysteme angepasst werden. Eine gemeinsame Deckplatte verbindet Module optisch, muss aber so befestigt sein, dass jeder Korpus weiterhin sicher steht und gewartet werden kann.

Holzschienen werden im Betrieb regelmäßig von Schleifstaub und Spänen befreit. Klemmt ein Koffer, suchst du zuerst nach Schmutz, einer lockeren Schraube oder einer aufgequollenen Stelle; zusätzliches Wachs kaschiert die Ursache nur kurzfristig. Ziehe die Koffer zweimal im Jahr heraus und prüfe Schienen, Riegel, Sockel und Wandanker. Polierte Laufspuren sind normal. Risse, seitliches Spiel oder herauswandernde Schraubenköpfe verlangen dagegen eine Reparatur, bevor die Ebene erneut belastet wird.

Bei jeder Änderung gilt: Erst einen leeren Koffer einsetzen, dann mit der vorgesehenen Last testen. Ein umgebautes Fach wird nicht automatisch tragfähiger, nur weil die Box hineinpasst. Schienenquerschnitt, Schraubenabstand und freie Spannweite müssen weiterhin zusammenpassen. Diese nüchterne Prüfung hält das Regal flexibel, ohne die Sicherheit dem Wunsch nach maximaler Belegung zu opfern.

FAQ zum L-Boxx-Regal

Passt der Bauplan für alle Koffergrößen?

Das Konstruktionsprinzip ja, die Beispielmaße nicht automatisch. Miss deine größten Außenmaße und passe lichte Breite, Tiefe und Fachhöhen an. Zwischen Koffer und Korpus bleiben jeweils Reserven für leichtes Einsetzen.

Kann das Regal an die Wand gehängt werden?

Eine wandhängende Variante ist möglich, verlangt aber eine nachweislich tragfähige Wand, durchgehende Lastverteilung und deutlich stärkere Befestigungen. Für mehrere schwere Maschinenkoffer ist ein stehender Korpus mit Kippsicherung meist sinnvoller.

Muss Multiplex versiegelt werden?

In einer trockenen Werkstatt nicht zwingend. Öl oder robuster Klarlack erleichtert jedoch das Abwischen. Die Gleitflächen können zusätzlich mit Hartwachs behandelt werden; kein rutschiges Schmiermittel verwenden, das Staub bindet.

Fazit

Das L-Boxx-Regal 2.0 lebt von sauberem Aufmaß und wiederholgenauen Schienenpositionen. Der Materialaufwand bleibt überschaubar, der Gewinn im Alltag ist groß: Jeder Koffer hat einen festen Platz und ist mit einem Griff erreichbar. Mit Rückriegeln, schwerer Beladung unten und solider Wandverankerung bleibt die Ordnung auch sicher.
