Balkenverbindungen: Arten, Auswahl und sichere Montage

Ob Pergola, Carport, Gartenhaus oder Dach: Balkenverbindungen bestimmen, wie Kräfte zwischen den Hölzern übertragen werden und ob eine Konstruktion dauerhaft ruhig und passgenau bleibt. Für sichtbare Holzarbeiten sind traditionelle Holzverbindungen attraktiv; Metallverbinder erleichtern viele Anschlüsse und sind im modernen Holzbau weit verbreitet. Entscheidend ist nicht der Name des Verbinders, sondern die konkrete Aufgabe: Welche Lasten treten auf, in welche Richtung wirken sie, welches Holz wird verwendet und liegt eine statische Planung vor?

Das Wichtigste in Kürze

• Erst die Aufgabe klären: Ein Anschluss kann Auflagerkräfte, Zug, Druck, Schub oder nur die Lage sichern. Davon hängt die passende Balkenverbindung ab.
• Traditionell oder metallisch: Überblattungen sowie Schlitz-und-Zapfen-Verbindungen sind präzise Handwerksarbeit. Balkenschuhe, Winkel und zugelassene Schrauben machen viele Anschlüsse schneller und nachvollziehbar.
• Tragende Bauteile planen lassen: Bei Carports, Dächern, Decken, großen Spannweiten oder sicherheitsrelevanten Verbindungen gehören Querschnitte, Verbindungsmittel und Befestigung in eine statische Planung.
• Systemtreu arbeiten: Bei Metallverbindern sind der Befestigungsplan, die vorgesehenen Nägel oder Schrauben und der Korrosionsschutz Teil des geprüften Systems.
• Außenbereich mitdenken: Wasser ableiten, Hirnholz schützen und geeignete Verbindungsmittel wählen. Eine optisch saubere Verbindung ist nicht automatisch dauerhaft.

Welche Balkenverbindung ist die richtige?

Die richtige Wahl beginnt mit der Einbausituation. Liegen zwei Hölzer in einer Ebene und sollen flach verbunden werden, kommen je nach Aufgabe eine Überblattung, ein Flachverbinder oder ein statisch geplanter Stoß infrage. Trifft ein Nebenträger rechtwinklig auf einen Hauptträger, werden häufig Balkenschuhe eingesetzt. Für Streben, Sparren oder aussteifende Bauteile braucht es Anschlüsse, die zur Richtung der Kräfte und zum Winkel passen.

Für einfache, nicht tragende Projekte kann die Auswahl anhand der Montage, Optik und Witterung erfolgen. Bei tragenden Konstruktionen reicht das nicht aus: Die Verbindung muss mit Holzart, Querschnitt, Last, Auflager und Befestigungsmittel zusammen bemessen werden. Dieser Beitrag erklärt die Bauarten und ihre typischen Einsatzbereiche, ersetzt aber keine Tragwerksplanung.

Vor der Auswahl: Diese Fragen entscheiden über die Verbindung

Welche Kräfte soll der Anschluss übertragen?

Ein Balken kann auf einem Träger aufliegen, an ihm hängen, seitlich angeschlossen sein oder durch eine Strebe ausgesteift werden. Daraus entstehen unterschiedliche Beanspruchungen. Ein Anschluss, der einen Balken lediglich gegen Verrutschen sichert, ist etwas anderes als ein Anschluss, der vertikale Lasten, Windzug oder aussteifende Kräfte abtragen muss. Genau deshalb sind allgemeine Tragfähigkeitsangaben für Balkenschuhe, Winkel oder Schrauben ohne System und Randbedingungen nicht seriös.

Ist die Verbindung sichtbar oder verdeckt?

Bei Sichtfachwerk, Möbeln, Pavillons oder anspruchsvollen Gartenbauten kann eine handwerkliche Verbindung Teil der Gestaltung sein. Schlitz und Zapfen, Überblattungen oder Versätze zeigen die Konstruktion statt sie zu verstecken. Wo die Montage schnell, lösbar oder gut kontrollierbar sein soll, sind Stahlblechformteile oft die passendere Lösung. Beides kann hochwertig sein, wenn Planung und Ausführung zusammenpassen.

Innenraum, überdacht oder frei bewittert?

Im Außenbereich brauchen Holz und Metall eine Konstruktion, die Wasser nicht festhält. Balken sollten nicht im Spritzwasser stehen, waagerechte Flächen sollen abtrocknen können und Schnittflächen verdienen besonderen Schutz. Für metallische Verbindungsmittel ist der passende Korrosionsschutz wichtig. Holzbau Deutschland weist darauf hin, dass die korrekte Auswahl des Korrosionsschutzes zur dauerhaften Tragfähigkeit von Holzkonstruktionen gehört.

Traditionelle Balkenverbindungen aus Holz

Zimmermannsmäßige Holzverbindungen leiten Kräfte über die Form der Hölzer weiter. Sie benötigen saubere Risse, präzise Schnitte und ausreichend Material rund um Ausklinkungen und Zapfen. Der Informationsdienst Holz beschreibt, dass reine Holzverbindungen im Ingenieurholzbau häufig durch Stahlteile ergänzt oder ersetzt wurden; für Restaurierung, Sichtkonstruktionen und handwerkliche Projekte bleiben sie dennoch sehr relevant.

Überblattung: zwei Hölzer flach verbinden

Bei einer Überblattung wird an beiden Hölzern Material abgenommen, sodass sie bündig ineinandergreifen. Sie passt zu flach aufeinanderliegenden Bauteilen, etwa bei Rahmen, Riegeln oder einfachen Kreuzungen. Die Verbindung kann zusätzlich mit geeigneten Schrauben, Bolzen oder Holzdübeln gesichert werden. Je mehr Material ausgeklinkt wird, desto stärker verändert sich allerdings der wirksame Querschnitt. Für tragende Bauteile ist deshalb vorab zu klären, ob die Schwächung zulässig ist.

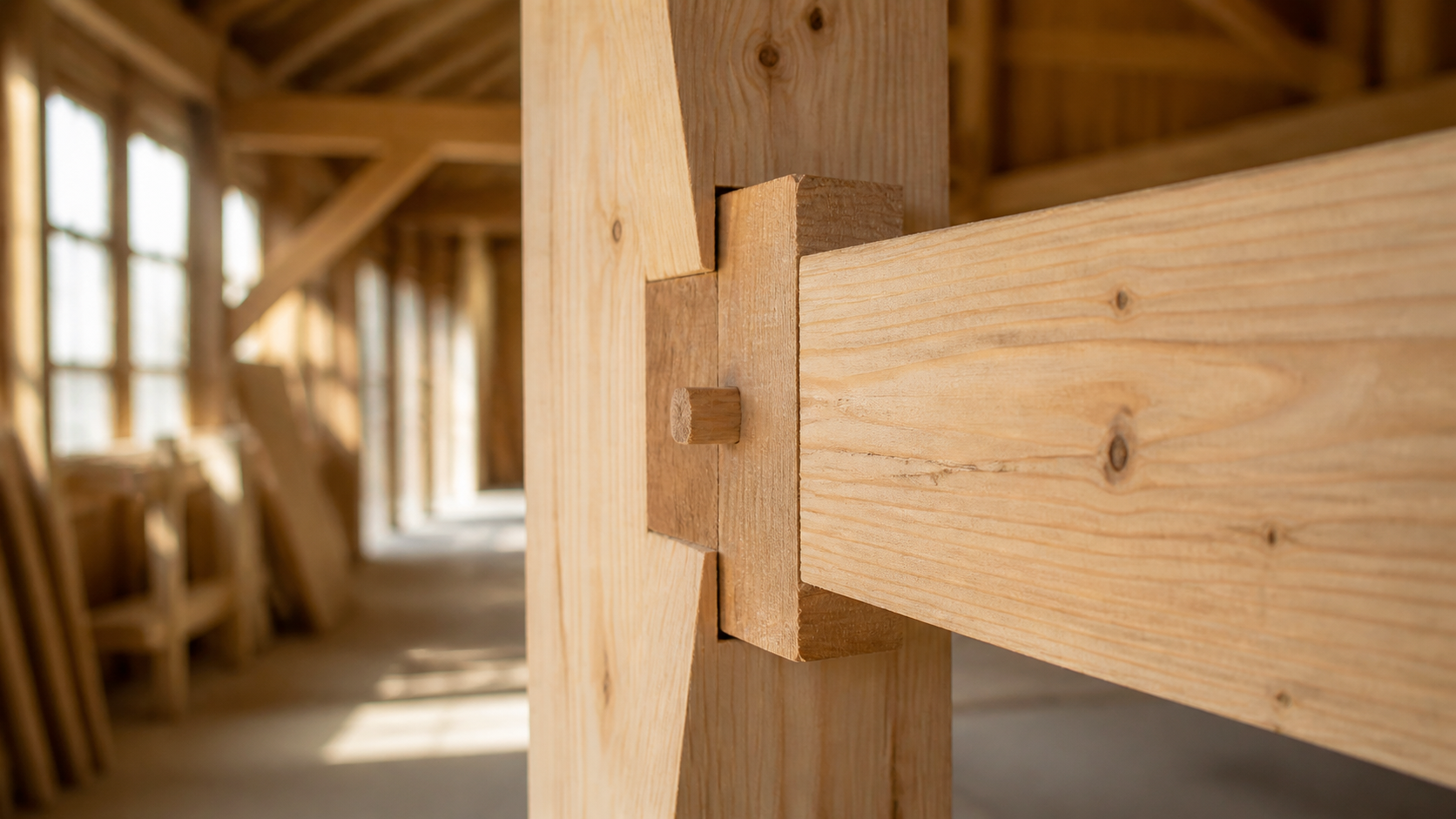

Schlitz und Zapfen: klassisch für Rahmen und Ständer

Ein Zapfen am Ende eines Balkens greift in einen Schlitz oder ein Zapfenloch des Gegenstücks. Diese Verbindung kann Kräfte formschlüssig führen und ist bei Gestellen, Fachwerk und sichtbaren Rahmen beliebt. Wichtig sind plane Schultern, ein sauber passender Schlitz und ausreichend Restholz am aufnehmenden Bauteil. Ein zu lockerer Zapfen arbeitet, ein zu strammer kann beim Einschlagen das Holz aufspalten. Bei statisch beanspruchten Rahmen müssen Dimensionierung und Sicherung des Anschlusses geplant werden.

Versatz und Kerve: Auflager für schräg laufende Hölzer

Versätze und Kerben werden häufig bei Sparren, Streben oder schräg einlaufenden Hölzern verwendet. Sie schaffen eine definierte Auflage und verhindern, dass ein Bauteil seitlich wandert. Gerade im Dachbereich ist jedoch Vorsicht geboten: Kerben verändern den Querschnitt und können ungünstige Spannungsspitzen erzeugen. Form, Lage und Sicherung solcher Anschlüsse sind bei tragenden Dächern eine Aufgabe für Planung und fachgerechten Abbund.

Holzdübel und Bolzen als Sicherung

Holzdübel sind ein sichtbares, traditionelles Sicherungselement. Sie können eine passend hergestellte Holzverbindung gegen Herauswandern sichern, ersetzen aber nicht automatisch einen rechnerischen Nachweis. Stahlbolzen oder Gewindestangen kommen bei geeigneter Planung ebenfalls zum Einsatz. Bohrungen, Abstände, Holzfeuchte und die Richtung der Fasern beeinflussen dabei das Verhalten wesentlich. Angaben aus einem beliebigen Projekt lassen sich nicht auf andere Querschnitte übertragen.

Metallverbinder für Balken: schnell montiert, aber als System zu verstehen

Moderne Balkenanschlüsse nutzen häufig Stahlblechformteile. Typische Beispiele sind Flachverbinder, Winkel, Balkenschuhe und Sparrenpfettenanker. Sie übertragen Kräfte über ihre Geometrie und über die vorgesehenen Nägel, Schrauben oder Bolzen in das Holz. Die Befestigung darf deshalb nicht nach Gefühl ergänzt oder reduziert werden: Herstellerangaben, Zulassungen und Befestigungspläne gehören zur jeweiligen Verbindung.

Flachverbinder und Lochplatten

Flachverbinder liegen auf einer ebenen Holzfläche und verbinden Bauteile in einer Ebene. Sie eignen sich zum Beispiel für Stöße, Überblattungen oder zur Lagesicherung von Rahmen. Sie sind keine universelle Antwort auf jede tragende Verbindung. Entscheidend sind Blechdicke, Lochbild, Holzquerschnitt, Befestigungsmittel und die Richtung der Belastung. Für einen tragenden Stoß sollte eine passende Bemessung vorliegen.

Winkelverbinder für rechtwinklige Anschlüsse

Winkelverbinder unterstützen rechtwinklige Anschlüsse, etwa zwischen Pfosten und Riegel oder zwischen Balken und Rahmen. Es gibt sie in sehr unterschiedlichen Größen und Ausführungen, von einfachen Montagewinkeln bis zu verstärkten, zugelassenen Winkeln. Ein kleiner Möbelwinkel ist nicht mit einem Verbinder für ein tragendes Holzbauprojekt gleichzusetzen. Bei Außenprojekten ist zudem auf geeignete Oberflächen und den Schutz vor dauerhafter Feuchte zu achten.

Balkenschuhe für Nebenträger

Ein Balkenschuh nimmt das Ende eines Nebenträgers auf und verbindet ihn mit einem Hauptträger oder einer Wandkonstruktion. Das ist eine typische Lösung bei Decken, Carports und Unterkonstruktionen. Die seitlichen Laschen führen den Balken, während das Auflager die vertikale Last überträgt. Maßgeblich sind die passenden Innenmaße, die Einbindetiefe, die vollständige Befestigung mit den vorgegebenen Verbindungsmitteln und der statische Nachweis für die konkrete Situation.

Sparrenpfettenanker, Lochband und Strebenverbinder

Sparrenpfettenanker sichern Sparren oder ähnliche Bauteile gegen Abheben und Verschieben. Lochband wird unter anderem zur Aussteifung und Lagesicherung eingesetzt, ist jedoch nur wirksam, wenn Zugrichtung, Befestigung und Anschlusspunkte richtig geplant sind. Für diagonale Streben gibt es spezielle Verbinder oder individuell geplante Anschlüsse. In windbeanspruchten Konstruktionen dürfen diese Bauteile nicht als bloße Ergänzung betrachtet werden: Sie sind Teil des Lastabtrags.

Befestigungsmittel: Nicht jede Schraube passt zu jedem Verbinder

Stahlblechverbinder werden häufig mit Kammnägeln, Sondernägeln, Schrauben oder Bolzen befestigt. Welches Verbindungsmittel zulässig ist, ergibt sich aus dem jeweiligen Verbinder und seiner Dokumentation. Eine handelsübliche Holzschraube kann zwar mechanisch in ein Loch passen, aber für dieses Lochbild und die angenommene Belastung ungeeignet sein. Ebenso problematisch ist es, nur einzelne Löcher zu belegen, wenn der Nachweis die vollständige Nagelung voraussetzt.

Auch die Rand- und Achsabstände sind keine allgemeine Heimwerkerregel. Sie hängen unter anderem vom Verbindungsmittel, Durchmesser, Holz, Winkel zur Faser und der Kraftrichtung ab. Zu geringe Abstände können das Risiko von Rissen und vorzeitigem Versagen erhöhen. Bei tragenden Anschlüssen gehören diese Werte daher aus der Bemessung beziehungsweise aus der Systemdokumentation auf die Baustelle.

Schritt für Schritt: So planen Sie einen Balkenanschluss sinnvoll

1. Konstruktion skizzieren: Bauteile, Maße, Auflager und die Richtung der Lasten eintragen.
2. Tragend oder nicht tragend einordnen: Alles, was Personen, Dachlasten, große Spannweiten oder Aussteifung betrifft, fachlich planen lassen.
3. Holz und Nutzung festlegen: Konstruktionsvollholz, Brettschichtholz und alte Bestandsbalken verhalten sich nicht gleich. Feuchte und Außenklima mit berücksichtigen.
4. Verbindung wählen: Optik, Montageablauf, Auflager und Kräfte müssen zusammenpassen. Bei Metallverbindern die Systemunterlagen nutzen.
5. Abbund und Bohrungen markieren: Rechtwinklig anreißen, Schnittlinien kontrollieren und Ausklinkungen nicht nachträglich vergrößern.
6. Montage dokumentieren: Bei relevanten Konstruktionen Fotos, Produktdaten und die tatsächlich verwendeten Verbindungsmittel festhalten.

Praxiswissen für Holzverbindungen im Selbstbau

Holz vor dem Abbund prüfen

Bevor ein Balken bearbeitet wird, lohnt sich ein genauer Blick auf Risse, Äste, Verdrehung und Feuchte. Große Ausklinkungen sollten nicht in Bereiche mit ausgeprägten Rissen oder starken Ästen gelegt werden. Bei Konstruktionsholz gehören außerdem Kennzeichnung, Querschnitt und sichtbare Schäden in die Planung. Altes Holz aus einem Rückbau kann gestalterisch reizvoll sein, ist für tragende Neuprojekte aber nicht ohne Prüfung mit neuem Konstruktionsholz gleichzusetzen.

Genau anreißen statt nacharbeiten

Ein sauberer Riss spart später viel Korrekturarbeit. Bezugsfläche und Bezugskante müssen bei allen Bauteilen eindeutig sein, damit links und rechts nicht vertauscht werden. Für Sichtverbindungen markieren Zimmerleute die Bauteile vor dem Schnitt, prüfen Maße nochmals und arbeiten sich mit Säge und Stemmeisen kontrolliert an die Linie heran. Wegnehmen lässt sich Holz leicht, wieder anfügen kaum. Ein Probestück aus Restholz ist bei einer neuen Verbindung oft die schnellste Qualitätskontrolle.

Trocken montieren und Passung kontrollieren

Eine Holzverbindung sollte sich ohne Gewalt zusammenfügen. Wenn ein Zapfen nur mit starkem Schlagen in den Schlitz geht, kann das Holz ausreißen oder sich später unter Spannung verformen. Bei einer Überblattung müssen die Auflageflächen plan sein, damit die Last nicht nur punktuell übertragen wird. Vor der endgültigen Befestigung empfiehlt sich eine Trockenmontage: Winkel, Flucht, Auflager und die Reihenfolge der Montage lassen sich dann noch ohne Folgeschäden prüfen.

Wann vorbohren sinnvoll ist

Bei Randnähe, bei harten oder trockenen Hölzern und bei großen Schrauben reduziert Vorbohren das Risiko von Rissen. Der konkrete Bohrdurchmesser richtet sich nach Schraube und Holz. Für statisch relevante Schraubenverbindungen gelten die Vorgaben des jeweiligen Systems und der Planung. Senken Sie Schraubenköpfe nicht unnötig tief ein: Dabei geht Holz verloren, und Wasser kann sich an ungeschützten Vertiefungen sammeln.

Verbindungstypen im direkten Vergleich

Verbindung	Typischer Einsatz	Stärke	Worauf achten?
Überblattung	Rahmen, flache Kreuzungen, sichtbare Holzarbeit	Formschlüssig und handwerklich	Querschnitt wird durch Ausklinkung geschwächt
Schlitz und Zapfen	Ständer-Riegel-Rahmen, Fachwerk, Gestelle	Hochwertige sichtbare Verbindung	Präzise Passung und ausreichend Restholz erforderlich
Winkelverbinder	Rechtwinklige Anschlüsse und Lagesicherung	Schnell montierbar	Beschlag und Befestigungsmittel als System verwenden
Balkenschuh	Nebenträger an Hauptträger	Definiertes Auflager und einfache Montage	Innenmaß, Einbindetiefe und vollständige Befestigung prüfen
Sparrenpfettenanker	Dach- und Sparrenanschlüsse	Sichert gegen Abheben und Verschieben	Lastpfad und Befestigungsrichtung müssen geplant sein

Die Tabelle dient der Orientierung, nicht als Auswahl- oder Bemessungstabelle für tragende Bauteile. Insbesondere bei Dach-, Carport- und Deckenkonstruktionen entscheidet die Kombination aus System, Holzquerschnitt und Lastfall über die zulässige Ausführung.

Typische Fehler bei Balkenverbindungen

Den Holzquerschnitt durch Ausklinkungen zu stark schwächen

Eine Kerve oder Überblattung schafft zwar eine formschlüssige Lage, nimmt dem Balken aber Material. Besonders in Bereichen hoher Biegung oder nahe am Auflager kann das kritisch sein. Wer Querschnitt und Lage nicht beurteilen kann, sollte die Verbindung nicht nach einer Bildvorlage festlegen.

Unpassende Beschläge und Befestigungen mischen

Beschlag, Nagel oder Schraube bilden ein System. Werden Löcher ausgelassen, andere Schrauben eingesetzt oder verzinkte Bauteile in ungeeigneter Umgebung verwendet, kann die geplante Leistung nicht mehr angenommen werden. Im Zweifel liefern technische Datenblätter und die Beratung im Holzfachbetrieb die bessere Grundlage als ein Vergleich nach Lochzahl oder Blechstärke.

Außenholz dicht an dicht bauen

Feuchte Stellen an Stirnholz, auf waagerechten Kanten oder zwischen dicht anliegenden Bauteilen verkürzen die Lebensdauer. Konstruktiver Holzschutz heißt: Abstand zum Boden, Tropfkanten, Belüftung und eine Konstruktion, die nach Regen zügig trocknet. Vertiefende Hinweise finden Sie in unserem Ratgeber zum konstruktiven Holzschutz.

Wo Balkenverbindungen besonders häufig vorkommen

Bei einem Carport treffen Pfosten, Rähm, Kopfbänder und Sparren zusammen. Hier wirken neben Gewicht auch Windkräfte; deshalb ist eine fachliche Planung zentral. Bei einem Gartenhaus aus Holz müssen Boden, Wände und Dach als zusammenhängendes System betrachtet werden. Für Dachdetails erklärt unser Beitrag zur Pfette am Dach die Funktion der tragenden Längsbalken. Wer zunächst die Grundlagen verstehen möchte, findet bei den Holzverbindungen einen Überblick über weitere Verbindungstechniken.

Häufige Fragen zu Balkenverbindungen

Welche Balkenverbindung ist besonders stabil?

Es gibt keine pauschal stabilste Verbindung. Stabil ist ein Anschluss, wenn er zu Lasten, Holzquerschnitt, Geometrie, Nutzung und Befestigungsmitteln passt und bei tragenden Bauteilen entsprechend geplant wurde. Balkenschuhe, Winkel oder Holzverbindungen erfüllen je nach Situation unterschiedliche Aufgaben.

Wann braucht man einen Balkenschuh?

Ein Balkenschuh ist typisch, wenn ein Nebenträger rechtwinklig an einem Hauptträger oder einer geeigneten Unterkonstruktion angeschlossen wird. Für tragende Anwendungen müssen Größe, Befestigung und Belastbarkeit zum konkreten Projekt passen.

Kann ich Balken mit normalen Holzschrauben verbinden?

Für einfache, nicht tragende Holzarbeiten können geeignete Holzschrauben eine Verbindung herstellen. Bei Stahlblechverbindern und tragenden Anschlüssen sind jedoch die vom System vorgesehenen und statisch berücksichtigten Verbindungsmittel zu verwenden.

Was ist besser: Überblattung oder Metallverbinder?

Eine Überblattung ist optisch hochwertig und formschlüssig, schwächt aber durch den Materialabtrag den Querschnitt. Metallverbinder lassen sich oft schneller montieren und sind für definierte Anschlusssituationen erhältlich. Welche Lösung besser ist, entscheidet der konkrete Zweck der Verbindung.

Wie schütze ich Balkenverbindungen im Außenbereich?

Die wichtigste Maßnahme ist eine trocknungsfreundliche Konstruktion: kein Erdkontakt, Wasser ableiten, Hirnholz schützen und Bauteile belüften. Verbindungsmittel müssen zur korrosiven Beanspruchung des Einsatzorts passen.

Quellen und weiterführende Informationen

• Informationsdienst Holz: Balkenanschlüsse im Holzbau – Grundlagen zu Balkenanschlüssen und Stahlblechformteilen
• Holzbau Deutschland: Korrosionsschutz von Verbindungsmitteln im Holzbau – Einordnung von Dauerhaftigkeit und Korrosion
• Informationsdienst Holz: Bemessung von Holzbau-Verbindungsmitteln – Hinweis auf die Bedeutung projektspezifischer Abstände und Bemessung
• Informationsdienst Holz: The Joinery Compendium – Überblick zu traditionellen Holzverbindungen

Fazit

Balkenverbindungen sind keine Dekoration, sondern Teil der Konstruktion. Für sichtbare, handwerkliche Projekte bieten Überblattung und Schlitz-und-Zapfen-Verbindungen eine starke Optik. Für viele moderne Anschlüsse sind Balkenschuhe, Winkel und andere geprüfte Systeme praktisch und sinnvoll. Sobald eine Verbindung Dachlasten, Windkräfte, Personen oder größere Spannweiten betrifft, sollte sie nicht nach Gefühl dimensioniert werden. Eine fachliche Planung schafft hier Sicherheit und hilft, Schäden durch Risse, Verformung oder Feuchte langfristig zu vermeiden.
